Hiệu suất lõi trạm trạm trạm và sự khác biệt về chip

Sự Khác Biệt về Hiệu Năng và Chức Năng Chính của Docking Station Phụ Thuộc Nhiều vào Kiến Trúc Chipset

Theo kiến trúc kỹ thuật và định vị chức năng, chipset của docking station có thể được phân loại thành các loại chính sau:

I. Chip Điều Khiển Lõi

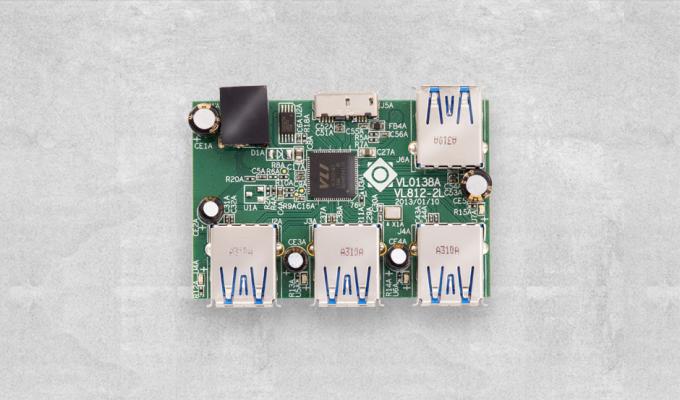

Bộ Điều Khiển USB Hub

• Chức năng: Quản lý mở rộng đa cổng và lên lịch truyền dữ liệu, chẳng hạn như USB-A, Type-C, đầu đọc thẻ, v.v.

• Các Mẫu Đại Diện:

Chip Chuyển Đổi Giao Thức

Đối với Đầu Ra Video:

• Chip DP sang HDMI (ví dụ, dòng Parade): Chuyển đổi tín hiệu DisplayPort sang đầu ra HDMI, hỗ trợ độ phân giải lên đến 4K.

• Bộ Điều Khiển Chế Độ Alt USB-C (ví dụ, chip Realtek): Cho phép chức năng đầu ra video thông qua giao diện USB-C.

Đối với Truyền Dữ Liệu Tốc Độ Cao:

• Chip Giao Thức Thunderbolt (được Intel chứng nhận): Hỗ trợ giao thức Thunderbolt 3/4 hoặc USB4, cung cấp băng thông lên đến 40Gbps, lý tưởng cho các dock GPU bên ngoài hoặc lưu trữ tốc độ cao.

II. Chip Quản Lý Nguồn

Chip Phân Phối Nguồn

• Quản lý việc cung cấp điện trên nhiều thiết bị; các dock hỗ trợ sạc nhanh PD yêu cầu các chip chuyên dụng để phân bổ hơn 60W điện.

• Một số mẫu cao cấp tích hợp IC buck (ví dụ, từ M3TEK, Silergy) để đảm bảo đầu ra điện ổn định và bảo vệ quá dòng.

Chip Bảo Vệ

• IC Bảo Vệ Quá Dòng: Ngăn ngừa đoản mạch ngoại vi làm hỏng bo mạch chủ (ví dụ, các giải pháp Silergy).

• Mảng TVS (Transient Voltage Suppression): Bảo vệ thiết bị khỏi phóng tĩnh điện trong các sự kiện cắm/rút.

III. Chip Chức Năng Chuyên Biệt

Chip Tăng Cường Tín Hiệu Oculink

• Được sử dụng trong các docking station GPU, truyền dữ liệu đồ họa qua các kênh PCIe 4.0 ×4 (64GT/s), giảm thiểu mất tín hiệu.

Chip Điều Khiển Mạng

• Việc mở rộng cổng Gigabit Ethernet yêu cầu các bộ điều khiển chuyên dụng, thường được tích hợp vào các dock Thunderbolt hoặc cấp độ máy tính để bàn.

IV. Các Vấn Đề Thường Gặp với Các Giải Pháp Giá Rẻ

Chip Yếu

• Một số dock giá rẻ tuyên bố USB 3.1 (10Gbps) nhưng chỉ hỗ trợ 5Gbps do bộ điều khiển kém chất lượng, dẫn đến tốc độ truyền giảm một nửa.

Vấn Đề Nhiệt

• Các dock mini không có tản nhiệt thích hợp có thể quá nóng (＞50℃), kích hoạt bảo vệ nhiệt trong các thiết bị được kết nối.

Các Vấn Đề Tương Thích

• Chip Thunderbolt không được chứng nhận có thể bị lỗi trên hệ thống AMD hoặc trên các nền tảng (ví dụ: Mac/Windows), gây ra các vấn đề về chức năng.

Sạc hoặc Truyền Dữ Liệu Chậm? HUB của Bạn Có Thể Là Vấn Đề.

Khuyến Nghị Mua Hàng

• Nhu Cầu Cơ Bản: Chọn các mẫu có bộ điều khiển đáng tin cậy, chẳng hạn như VL820, để đảm bảo hoạt động USB ở tốc độ tối đa.

• Các Tình Huống Hiệu Năng Cao:

• An Toàn & Bảo Vệ: Kiểm tra bảo vệ quá dòng và mảng TVS để tránh làm hỏng các thiết bị được kết nối.https://www.subosen.com/sale-53395331-mac-os-compatible-usb-c-adapter-converter-with-up-to-4k-30hz-hdmi-output.html

Mẹo: Thiết kế chipset ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ. Ưu tiên các thương hiệu nêu rõ mẫu bộ điều khiển của họ (ví dụ: Orico với VL820, Xiaomi sử dụng combo Realtek + Parade)
